Многофункциональное устройство защиты электродвигателя УЗД-11
Микропроцессорное устройство защиты двигателя
предназначено для комплексной защиты трехфазных
электродвигателей и управления работой
электродвигателей.
Питающее напряжение
Потребляемая мощность
110 – 264 В
не более 4 Вт
Минимальное время срабатывания
10 мс
Защита осуществляется путем аварийного отключения или предотвращения включения двигателя в случае обнаружения его неисправности. Устройство непрерывно осуществляет контроль питающей сети и тока двигателя.

Дополнительно устройство может контролировать нагрев двигателя, попадание воды в масляный картер насоса или другого устройства, приводимого в действие электродвигателем,
обрабатывать внешние дискретные сигналы аварий. Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции
обмоток или силового кабеля двигателя.

Основные функции защиты:
• интеллектуальная токовая защита по всем фазам, в том числе:
- защита от перегрузки по току;
- защита от тепловой перегрузки двигателя (на основе тепловой модели);
- защита от холостого хода и обрыва фаз;
- защита от перекоса фазных токов;
• контроль последовательности фаз;
• защита от выхода питающего напряжения за установленные границы;
• блокировка включения двигателя при нарушении изоляции обмоток;
• защита от перегрева двигателя с использованием термодатчиков;
• защитное отключение двигателя по сигналам от внешних датчиков и устройств;
• контроль попадания воды в масляный картер насоса;
• контроль исправности термодатчиков и датчика влажности.
Микропроцессорное устройство защиты двигателя
предназначено для комплексной защиты трехфазных электродвигателей и управления работой электродвигателей.

Изделие выпускается в нескольких модификациях, отличающихся друг от друга диапазоном номинальных токов. Все модификации оснащены интерфейсом RS-485. Поставка осуществляется в комплекте с тремя датчиками тока.

Модификации устройства по номинальному току защиты:
• УЗД-11 1,0-10А;
• УЗД-11 8,4-84А;
• УЗД-11 50-500А.
Сертификат соответствия пожарной безопасности
Порог срабатывания аварии
по сопротивлению изоляции
Вид испытательного сигнала
на клемме контроля изоляции "Ax"
0,9 – 1,3 МОм
постоянное
напряжение +230 В
относительно нейтрали
Типы датчиков температуры
Подключение датчика
типа PT100
PТ100,
PTC-термистор
трехпроводное
110 – 264 В
резервное
от трех фаз
не более
10 мс
не более 4 Вт
от -40°С до +55°С
Рабочий диапазон напряжений
питания устройства
Минимальное время срабатывания
защиты от перегрузки
Потребляемая мощность
Диапазон рабочих
температур
Степень защиты
Габариты
Масса устройства без датчиков
Количество каналов контроля тока
Количество каналов контроля напряжения
Тип датчиков влажности
Входной сигнал
дискретных входов
Тип выходов
Максимально допустимое
коммутируемое переменное напряжение
Максимально допустимый коммутируемый ток
IP 20
157х86х60 мм
не более
400 г
3
3
Погрешность измерения тока и напряжения не более 3%
Кондуктометрический (СС06 Микроникс)
сухой контакт или открытый коллектор
переключающийся контакт реле
250 В
10 А

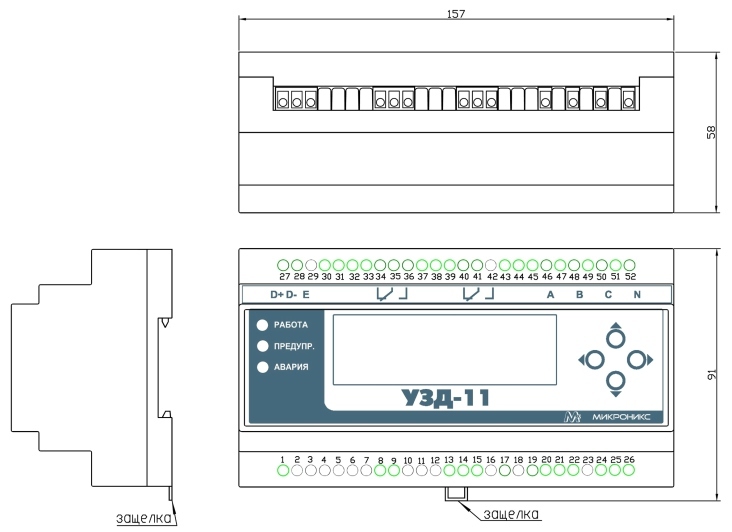

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

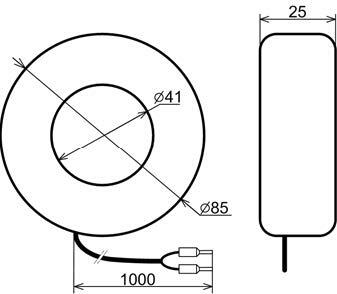

Габариты датчиков тока
для модификаций УЗД-11 1,0-10А
Габариты датчиков тока
для модификаций УЗД-11 8,4-84А
Габариты датчиков тока
для модификаций УЗД-11 50-500А
